小角 X 射線散射 （SAXS） 是一種強大的實驗技術，可分析多種材料的納米級結構和尺寸。典型應用包括納米顆粒、膠體、表面活性劑、蛋白質溶液、聚合物等的表征。與電子顯微鏡等相比，該技術具有樣品用量更少，液體樣品可原位測量等優勢。

SAXS 測量是非侵入性的，使用實驗室 X 射線源時，通常不會觀察到輻射損傷。

脂質體是一種主要由磷脂組成的具有脂質雙層的球狀囊泡，尺寸從幾十納米到超過200微米不等。脂質體有單層和多層（囊泡）兩種類型。多層囊泡進一步分為多層、寡層和多囊泡脂質體。是活性藥物成分 (API) 以及化妝品和食品配方的理想載體。

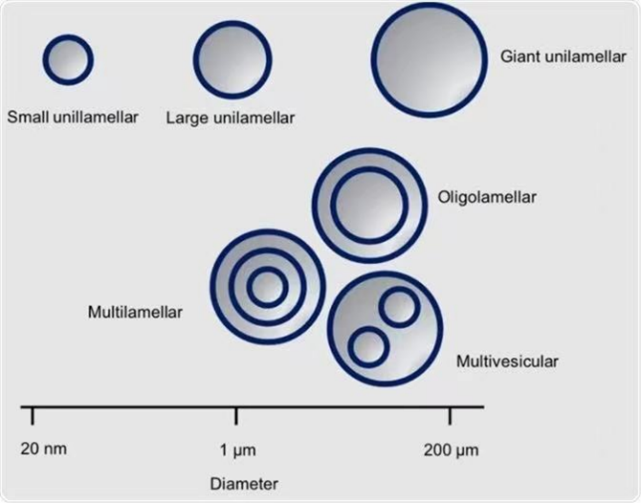

Fig 1. 脂質體不同球型囊泡的示意圖

案例中演示了在指定樣品溫度下使用SAXS/WAXS研究在水溶液中的雙層磷脂形成的封閉囊泡（脂質體）。使用自動批處理程序，在不同的樣品溫度（5°C至70°C之間）進行一系列10分鐘的測量。在小散射角處觀察到幾個明顯的等距衍射峰，表明形成了含一堆脂質雙層的多層囊泡。層間距d1作為樣品溫度的函數，可通過布拉格公式算出層間距d1。在39°C時，在WAXS數據中觀察到q = 14.8 nm-1處的衍射峰，對應的布拉格間距d2約為4.3 Å。該峰與脂質體處于有序、凝膠態時的烷基鏈規則的平面堆積有關。當溫度進一步升高時，峰消失，表明脂質體過渡到無序的液相。該過渡溫度與DPPC樣品的相轉變溫度一致。

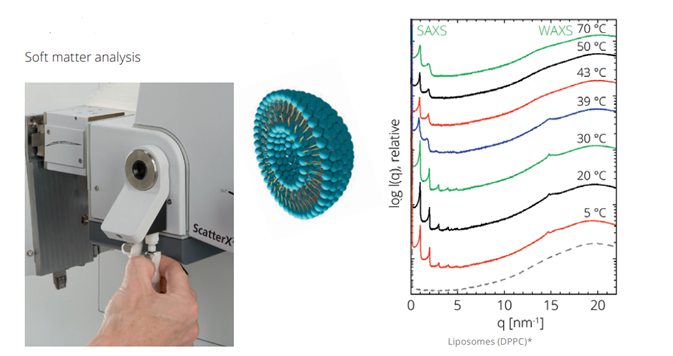

Fig 2. DPPC形成的多層囊泡在不同溫度下的

SAXS/WAXS 數據。虛線是純分散介質在20℃ 時的背景測量值。數據圖縱向偏移排開，以便更好進行觀察。

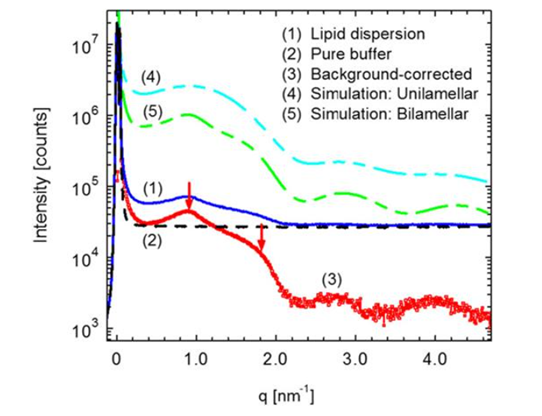

下圖是20°C的樣品溫度下測得的DPPC脂質體SAXS數據。在背景校正數據中觀察到殘余布拉格峰（箭頭所指）。研究者使用軟件擬合SAXS數據，結果表明采用雙層脂質體結構模型擬合散射數據結果最好。數據圖縱向偏移排布，以便更好進行觀察。

本文介紹了使用SAXS/WAXS研究脂質體樣品的應用案例，但SAXS/WAXS的潛力不止于此，未來將分享更多相關的應用場景。

參考文獻：

Joerg Bolze; Vladimir Kogan; Detlef Beckers; Martijn Fransen. High-performance small- and wide-angle X-ray scattering (SAXS/WAXS) experiments on a multi-functional laboratory goniometer platform with easily exchangeable X-ray modules: Rev. Sci. Instrum. 89, 085115 (2018)

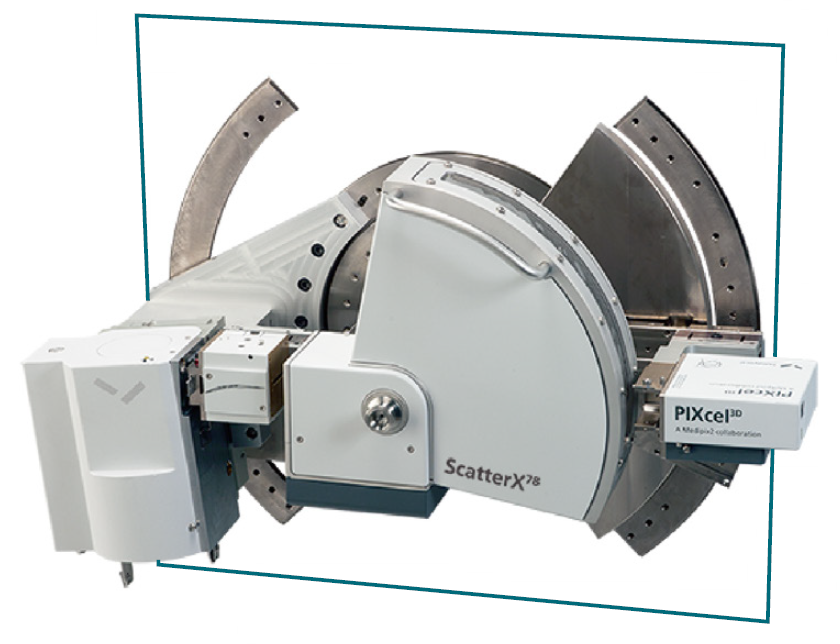

馬爾文帕納科X射線散射系統：

Empyrean Nano版和ScatterX78
